詳情介紹:
概述
RZXS系列壓力式斜板除砂器主要用于去除水中的細小砂粒。廣泛地應用在管井、大口井、滲渠及其它含砂量較高的各類供水工程中。
設備規格
主要技術參數
1、水頭損失
設計流速：0.15～0.20米/秒
水頭損失：0.06～0.20米
2、除砂率
砂粒徑為：0.07＜d＜0.1毫米 除砂率：≥90%
砂粒徑為：d≥0.1毫米 除砂率：≥98%
3、工作壓力
可根據工程所需工作壓力設計生產。
安裝尺寸
RZXS系列壓力式斜板除砂器主要用于去除水中的細小砂粒。廣泛地應用在管井、大口井、滲渠及其它含砂量較高的各類供水工程中。
設備規格
| 主管規格（mm) | 處理水量 | 運行重量(T) | |||
| 設計流速（m/s) | 處理水量（m3/h) | 設計流速（m/s) | 處理水量（m3/h) | ||
| Φ400 | 0.15 | 38 | 0.2 | 50 | 0.9 |
| Φ500 | 74 | 98 | 1.3 | ||
| Φ600 | 110 | 149 | 1.8 | ||
| Φ700 | 150 | 205 | 2.4 | ||
| Φ800 | 190 | 257 | 3.3 | ||
| Φ900 | 270 | 360 | 4 | ||
| Φ1000 | 330 | 448 | 4.8 | ||
| Φ1200 | 495 | 660 | 7.4 | ||
| Φ1400 | 680 | 907 | 9.6 | ||
| Φ1600 | 880 | 1176 | 12.6 | ||
1、水頭損失
設計流速：0.15～0.20米/秒
水頭損失：0.06～0.20米
2、除砂率
砂粒徑為：0.07＜d＜0.1毫米 除砂率：≥90%
砂粒徑為：d≥0.1毫米 除砂率：≥98%
3、工作壓力
可根據工程所需工作壓力設計生產。

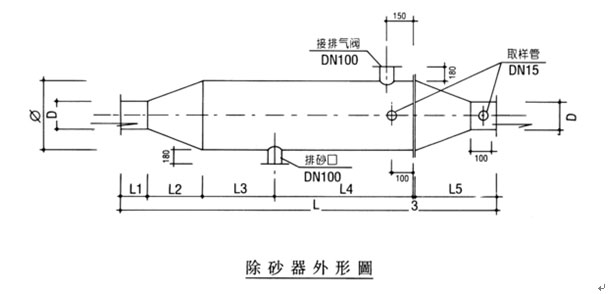

安裝尺寸
| 主管規格（mm) | 進出口直徑D（mm) | 總長L（mm) | 外形尺寸?。╩m) | ||||||
| Φ | L1 | L2 | L3 | L4 | L5 | L6 | |||
| Φ400 | 159 | 4953 | 426 | 150 | 500 | 1100 | 2000 | 1000 | 200 |
| Φ500 | 219 | 529 | |||||||
| Φ600 | 273 | 630 | |||||||
| Φ700 | 273 | 720 | |||||||
| Φ800 | 325 | 5253 | 820 | 200 | 750 | ||||
| Φ900 | 377 | 920 | |||||||
| Φ1000 | 426 | 1020 | |||||||
| Φ1200 | 478 | 5503 | 1220 | 1000 | |||||
| Φ1400 | 529 | 1420 |
|
||||||
| Φ1600 | 630 | 1620 |
|
||||||

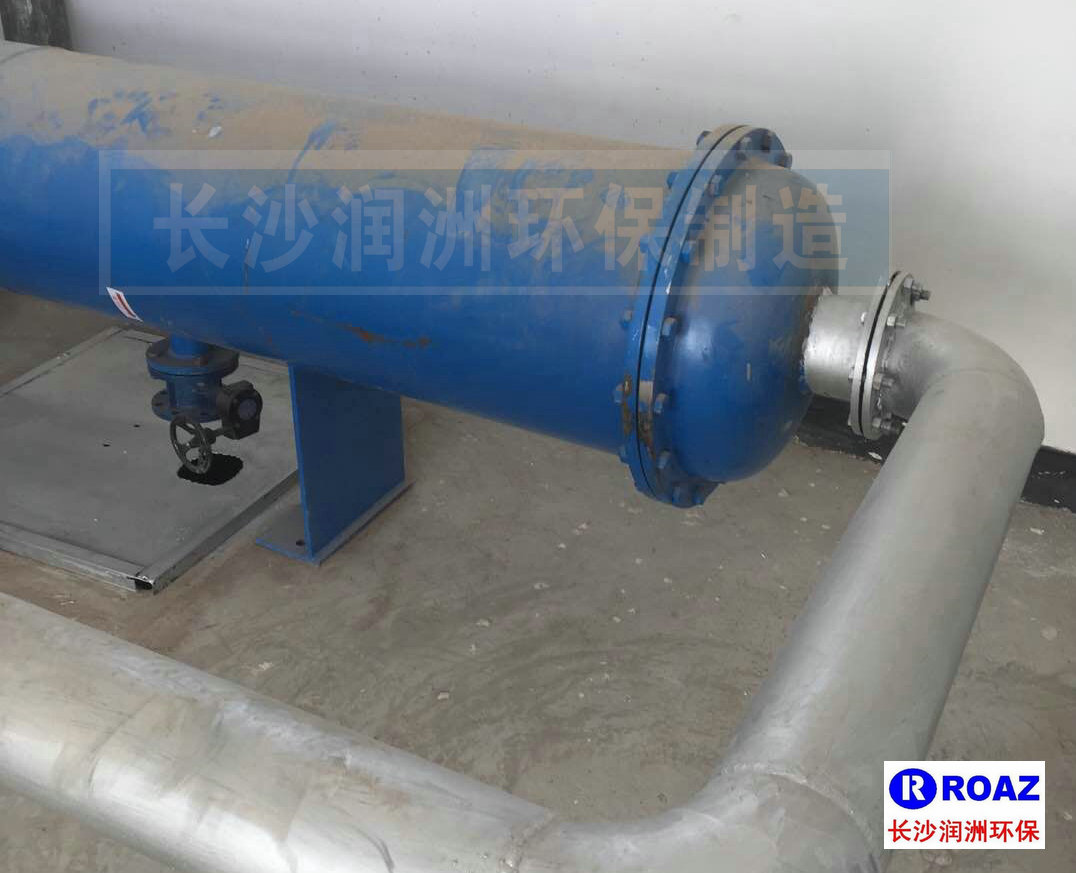

壓力式斜板除砂器使用現場
